咨询热线
022-88819567
022-88819567
notice 最新公告

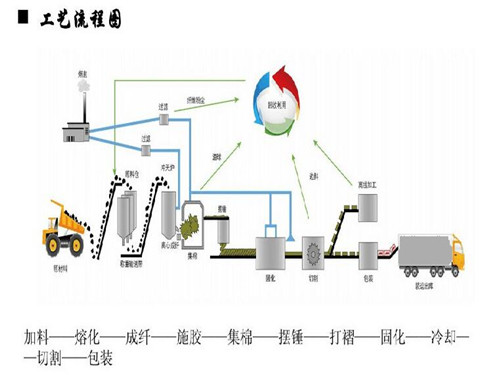

岩棉是以天然岩石如玄武岩、辉绿岩、白云石、铝矾土等为主要原料，配以多种无机助剂，经高温融化，在原材料熔融状态下，由高速离心设备离心成绵，由于采用了中心喷胶法，充分保证了胶的均匀分布，使棉与胶实现了完美结合。我们采用的是特制的环保矿物粘接剂，把岩棉纤维粘在一起成为喷胶棉。
喷胶棉经摆锤摆动折叠布棉，棉层厚薄均匀且实现了多层垂直交叠的结构，后经差速压辊打褶使纤维折叠交叉乱向交错压在一起，从而使岩棉不出现小生产线制品棉质分层的现象。打褶后的棉直接进入固化炉，经高温压缩成型，后又经切断工序切断或裁边，然后进入自动包装线，包装入库。全部工艺过程自动化流水作业，无需人工干预。
岩棉板技术参数：
|
检验项目 |
标准要求 |
测定值 |
|
|
外观 |
表面平整,无伤痕、污迹、破损 |
表面平整，未见伤痕、污迹、破损 |
|
|
尺 寸 |
长 度mm |
1200+15 -3 |
1203 |
|
宽 度mm |
600 |
600 |
|
|
厚 度mm |
50+5 -3 |
51 |
|
|
密 度kg/m3 |
------ |
180 |
|
|
渣球含量% （粒径大于0.25 mm） |
≤10 |
3.8 |
|
|
燃烧性能 |
A级 |
A级 |
|
|
纤维平均直径μm |
≤7.0 |
4.3 |
|
|
导热系数W/(m ·K) (平均温度25℃) |
≤0.040 |
0.039 |
|
|
憎水率 % |
≥98.0 |
99.9 |
|
|
抗拉强度 Kpa |
≥7.5 |
15.2 |
|
|
压缩强度 Kpa （10%变形） |
≥40 |
77.6 |
|
|
酸度系数 |
≥1.6 |
2.0 |
|
特点：
防火
岩棉原材料采用天然的火山岩石,是不燃性建筑材料防火材料。
主要防火特性 ：
☉具有最高防火等级A1级，能有效防止火势蔓延。
☉尺寸非常稳定，在火灾中不会伸长、收缩或变形。
☉耐高温，熔点高于1000℃。
保温隔热
岩棉纤维细长柔韧，渣球含量低。因而导热系数低，具有良好的保温效果。
吸音降噪
岩棉是理想的隔音材料，大量的细长纤维形成了多孔连接结构,决定了施可达岩棉是一种出色的吸音降噪料。
憎水性
憎水岩棉产品憎水率可达到99.9% ;吸水率极低，无毛细渗透。
抗潮湿性能
岩棉在相对湿度很大的环境下,体积吸湿率小于0.2%,按ASTMC1104或ASTM1104M方法测试，质量吸湿率小于0.3%。
无腐蚀性
岩棉化学性质稳，PH值为7—8，呈中性或弱碱性，对碳钢、不锈钢、
铝等金属材料均无腐蚀。
安全、环保
岩棉经检测不含有石棉，CFC、HFC、HCFC等对环境有害的物质。不会被腐蚀或产生霉变及细菌。
|
技术性能 |
技术指导 |
|
导热系数W/(m.k) |
≤0.040 |
|
渣球含量%（颗粒直径>0.25mm) |
≤%10 |
|
尺寸稳定性 |
≤%1.0 |
|
燃烧性能分级 |
A1级 |
|
纤维直径（μ） |
≤7μm |
|
工作温度(℃) |
300-600 |
|
酸度系数 |
≥1.6 |
|
吸湿率（%） |
< 1.0% |
|
密度公差（%） |
±10 |
|
憎水率（%） |
≥98% |
